機能・特長
概要
VPAタイプはパッケージエアコンの加熱コイル二次側に取り付け、気流を通過させることにより加湿を行う気化式加湿器です。薄型の本体は空調機内の狭いスペースにも組み込むことができ、コイルの傾斜角度に合わせて最大60°までの傾斜取付が可能です。

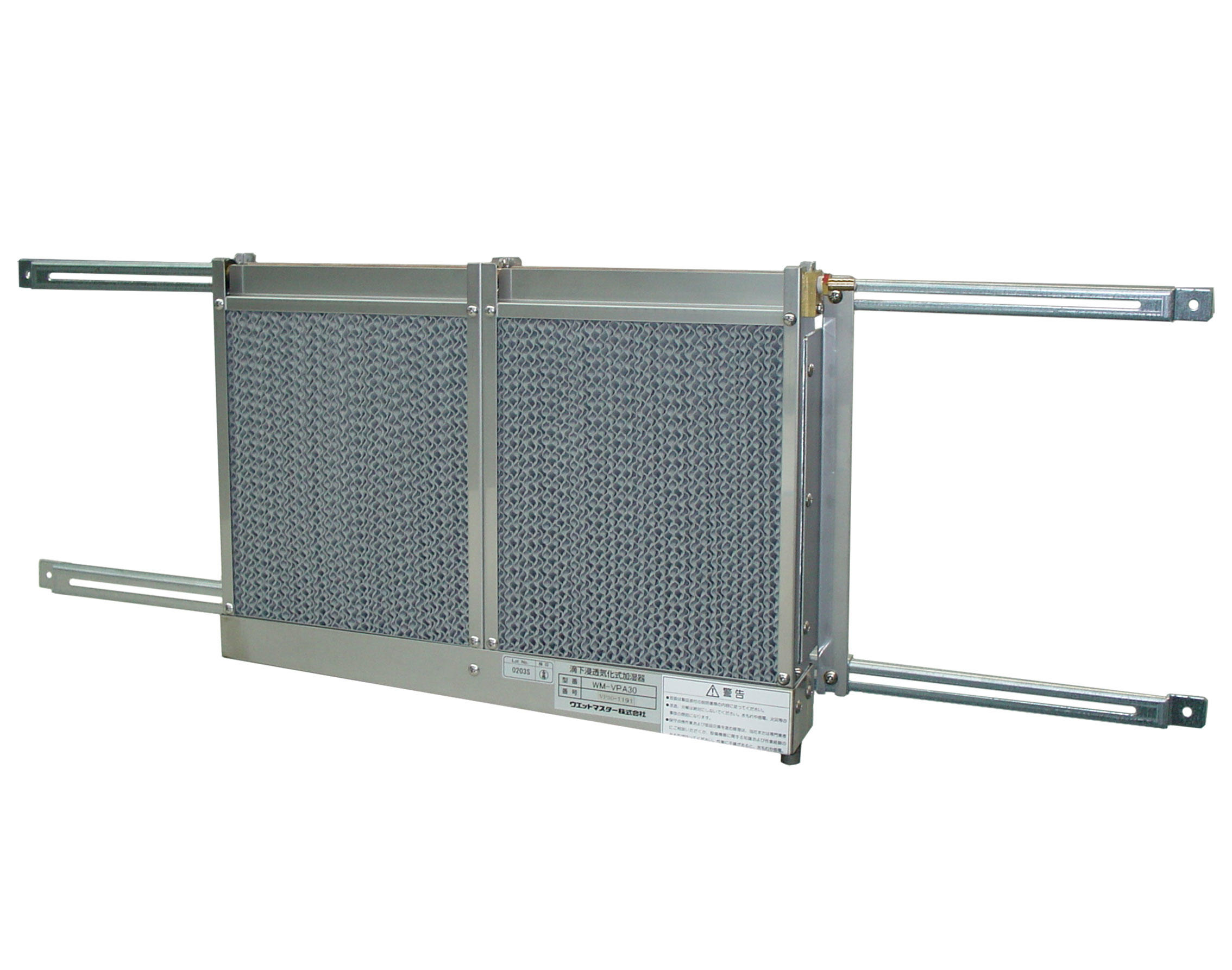

VPAタイプ

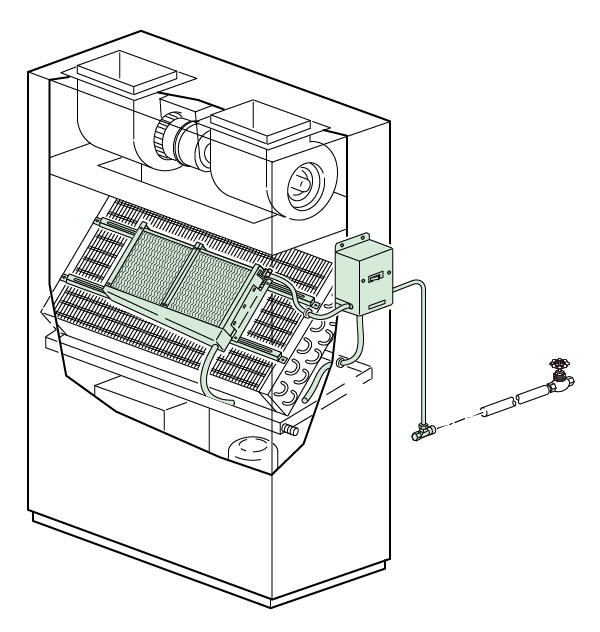

空調機組込イメージ

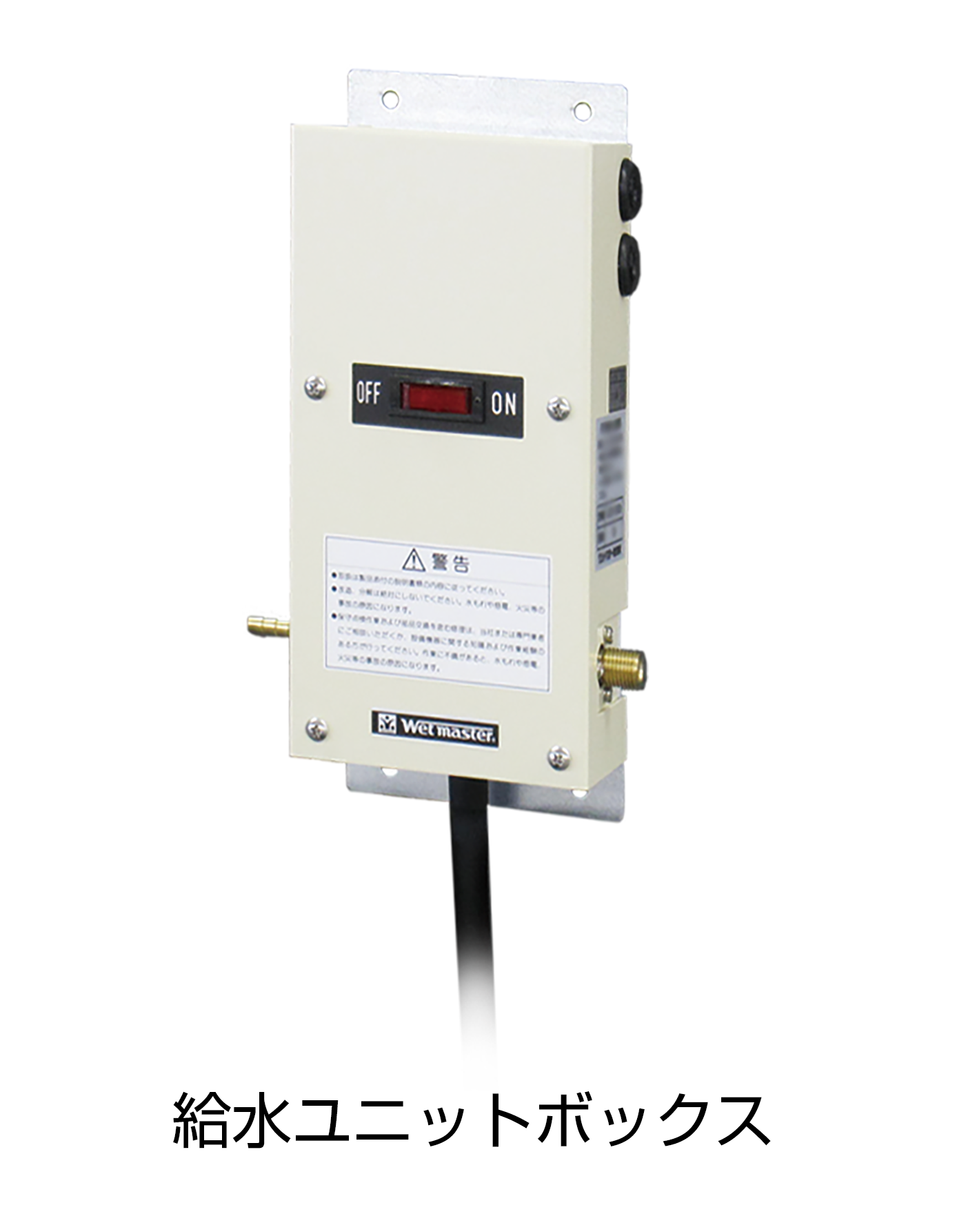

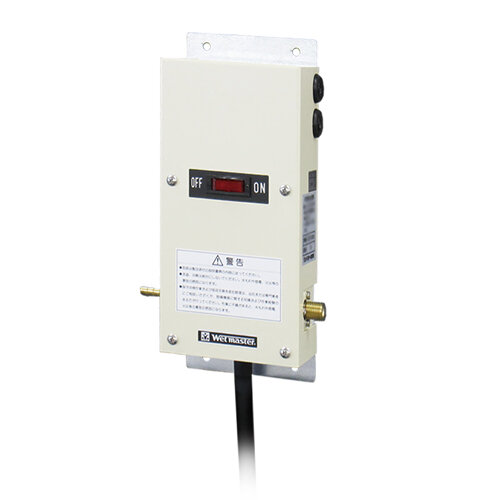

給水ユニットボックス（WM-KUB2）
主な機能と特長
- 加湿モジュールに給水ヘッダ・ドレンパンを取り付けた本体と、減圧弁・電磁弁などを組み合わせた給水ユニットボックスにより構成されています。
- 蒸発吸収距離が不要で薄型の本体は空調機内の狭いスペースにも組み込めます。
- コイルの傾斜角度に合わせて最大60°までの傾斜取付が可能なため、組込上の制約を大幅に解消しています。
- 圧損は僅少ですから空調機の送風能力にほとんど影響を与えません。
- 本体下部には排水勾配をもたせたドレンパンが装備されています。
- 2種類のスライド式取付ブラケットにより取付は簡単、リニューアルにも対応します。
- 空調機内での水の凝縮や結露の心配がありません。
- 水処理不要、水分のみの気化蒸発でクリーン加湿です。
ラインナップ
| 区分 | 商品名・型番 | 仕様・概要 |
|---|---|---|
| 標準 | WM-VPA30 WM-VPA45 WM-VPA60 WM-VPA75 WM-VPA90 WM-VPA120 WM-VPA150 |
給水ユニットボックス（WM-KUB2）付属 |
導入施設例
-

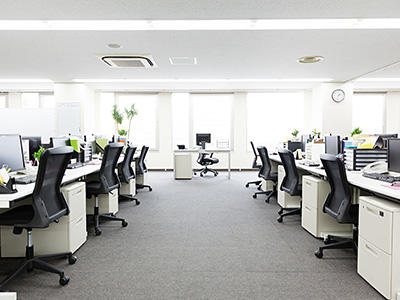

オフィス
-
ホテル
-

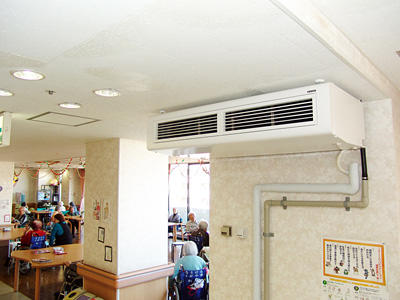

老人福祉施設
-

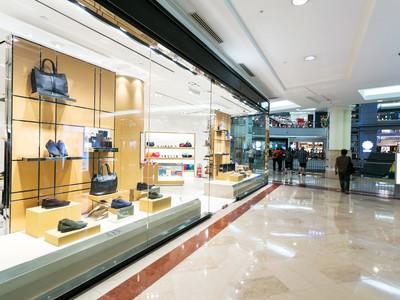

小型店舗
-
ホール・集会場
-

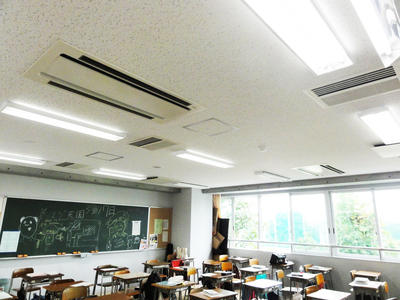

学校（教室）
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
美術館・博物館（展示室）
-
半導体工場
仕様
| 機種・型式 | 滴下浸透気化式加湿器 WM-VPAタイプ | ||||||
|---|---|---|---|---|---|---|---|
| 型番（WM-） | VPA30 | VPA45 | VPA60 | VPA75 | VPA90 | VPA120 | VPA150 |
| 標準加湿能力 | 3.0kg/h | 4.5kg/h | 6.0kg/h | 7.5kg/h | 9.0kg/h | 12.0kg/h | 15.0kg/h |
| 能力条件 | 加湿器入口空気温湿度：40℃・15%RH、取付面風速：2.5m/s | ||||||
| 圧力損失 | 10Pa以下 | ||||||
| 定格電源 | 単相 AC200V（50/60Hz） | ||||||
| 定格消費電力 | 10W | ||||||
