機能・特長
概要
三菱電機㈱製 床置型パッケージエアコンPFAV型室内機組込専用の滴下浸透気化式加湿器です。

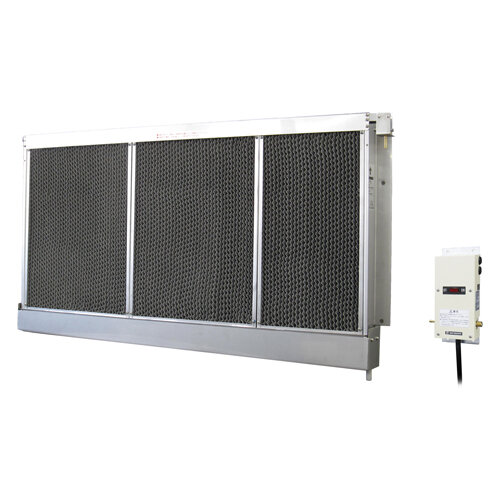

VPF-MEタイプと給水ユニットボックス
三菱電機㈱製 床置設備用パッケージエアコン（PFAV型）へ組み込んだVPF-MEタイプ

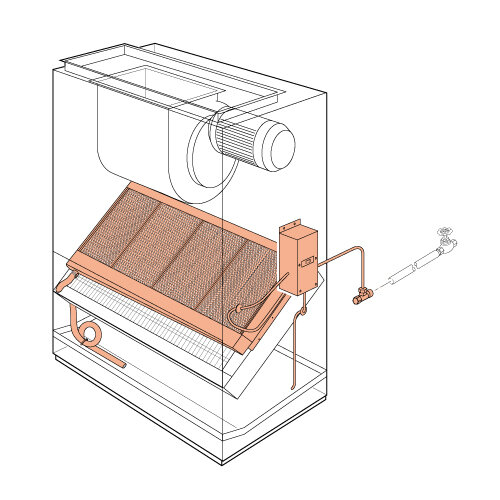

VPF0800ME～VPF2000MEの機器組込イメージ
主な機能と特長
- 三菱電機㈱製 床置型パッケージエアコン組込専用加湿器です。加湿器本体を室内機熱交換器の二次側に取り付けて、湿潤させた加湿モジュールに気流を通過させることにより加湿を行います。
- 加湿モジュールに給水ヘッダ・ドレンパンを取り付けた加湿器本体、減圧弁・電磁弁などを組み合わせた給水ユニットまたは給水ユニットボックスにより構成されています。
- 加湿された水分は完全に空気に溶け込んでいるためファンなどを濡らすことがありません。
- 大掛かりな電気工事なしで取り付けができます。
- 低消費電力の省エネ加湿器です。
ラインナップ
| 区分 | 商品名・型番 | 仕様・概要 | 適合空調機 |
|---|---|---|---|
| 標準 | WM-VPF0800ME WM-VPF1000ME WM-VPF1600ME WM-VPF2000ME |
給水ユニットボックス（WM-KUB2）付属 | 三菱電機㈱製 設備用パッケージエアコン 一般空調設備用 標準タイプ/一般空調設備用 オールフレッシュタイプ 室内ユニット専用 |
導入施設例
-
オフィス
-
ホテル
-
老人福祉施設
-
小型店舗
-
ホール・集会場
-
学校（教室）
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
美術館・博物館（展示室）
仕様
| 機種・型番 | 三菱電機㈱製 床置型パッケージエアコン組込専用加湿器 滴下浸透気化式加湿器 WM-VPF-MEタイプ |
|||
|---|---|---|---|---|
| 加湿器型番 | WM-VPF0800ME | WM-VPF1000ME | ||
| 三菱電機㈱製 室内ユニット形名 | PFAV-P265DME3-F | PFAV-P224DME3 | PFAV-P335DME3-F | PFAV-P280DME3 |
| 空調機標準風量 | 2,100m³/h | 3,900m³/h | 2,700m³/h | 5,400m³/h |
| 標準加湿能力※1 | 5.9kg/h | 9.3kg/h | 6.5kg/h | 10.8kg/h |
| 加湿器型番 | WM-VPF1600ME | WM-VPF2000ME | ||
|---|---|---|---|---|
| 三菱電機㈱製 室内ユニット形名 | PFAV-P530DME3-F | PFAV-P450DME3 | PFAV-P670DME3-F | PFAV-P560DME3 |
| 空調機標準風量 | 4,200m³/h | 8,400m³/h | 5,400m³/h | 9,900m³/h |
| 標準加湿能力※1 | 12.6kg/h | 20.9kg/h | 18.0kg/h | 28.1kg/h |
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
共通仕様
| 能力条件 | 加湿器入口空気温湿度：40℃・15%RH 空調機風量：各適合空調機（室内機）標準風量時 |
|---|---|
| 定格電源 | 単相 AC200V（50/60Hz） |
| 定格消費電力 | 10W |
| 圧力損失※2 | 15Pa以下 |
※2：圧力損失（機内抵抗）は、加湿器単体の値です。
