機能・特長
概要
三菱電機㈱製 床置設備用パッケージエアコン「ファシレアDD（PFAV型）」、床置壁ビルトイン形パッケージエアコンPFFY型室内機組込用の滴下浸透気化式加湿器です。

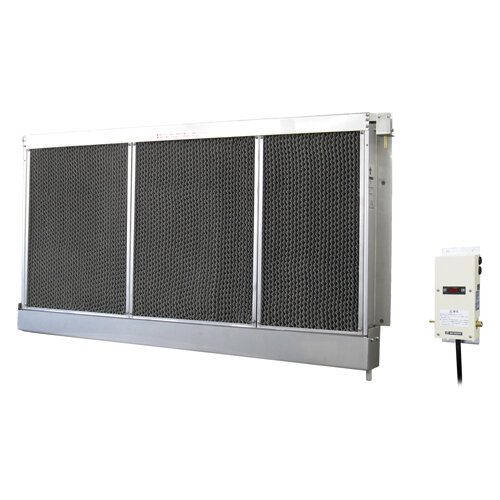

VPH-MDタイプと給水ユニットボックス

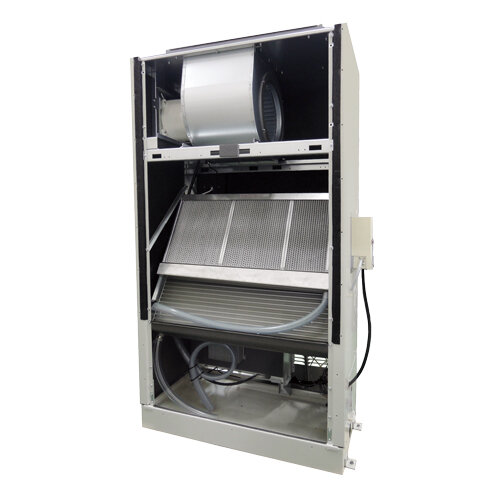

三菱電機㈱製 床置設備用パッケージエアコン ファシレアDD（PFAV型）へ組み込んだVPH-MDタイプ

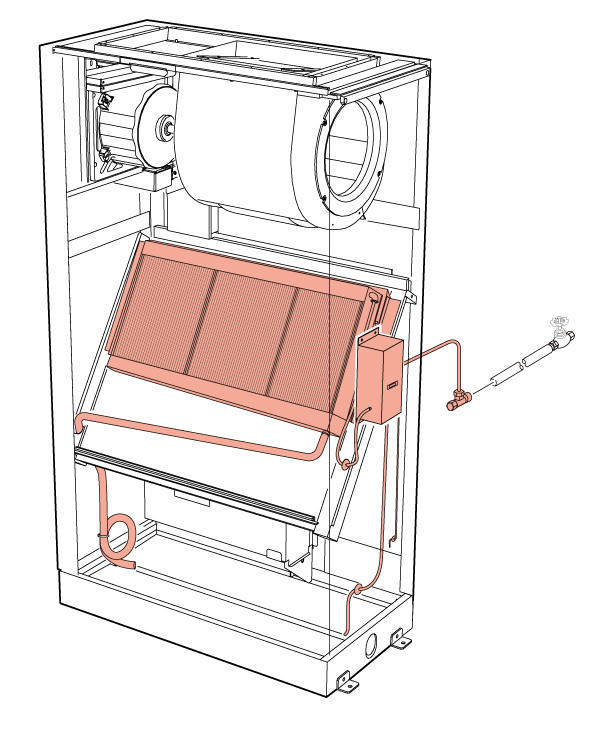

VPH0305MD・VPH0810MDの機器組込イメージ

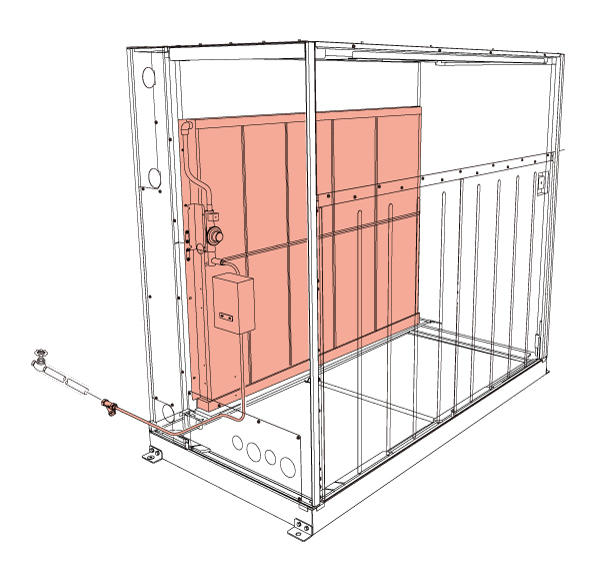

VPH1620MDの機器組込イメージ

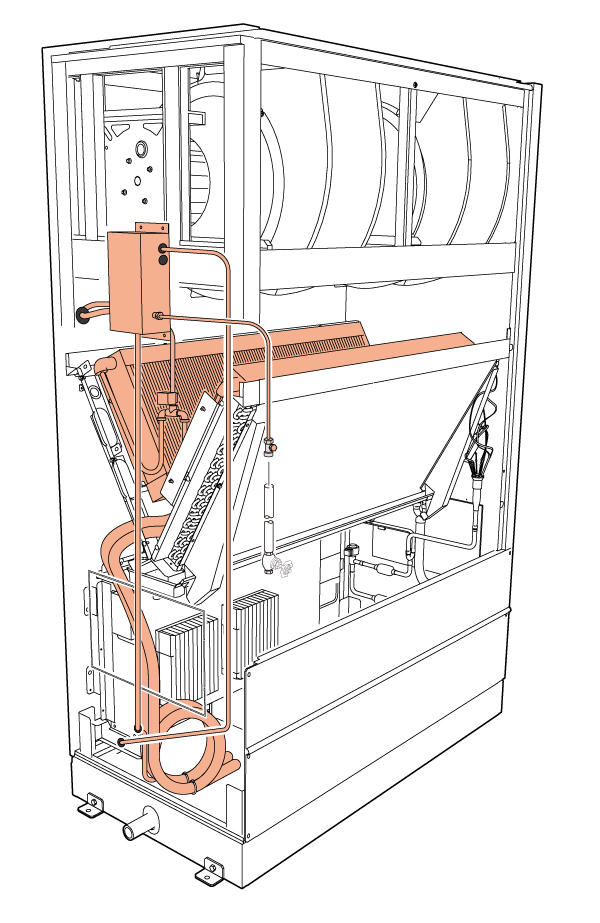

VPH2400MD～VPH6000MDの機器組込イメージ

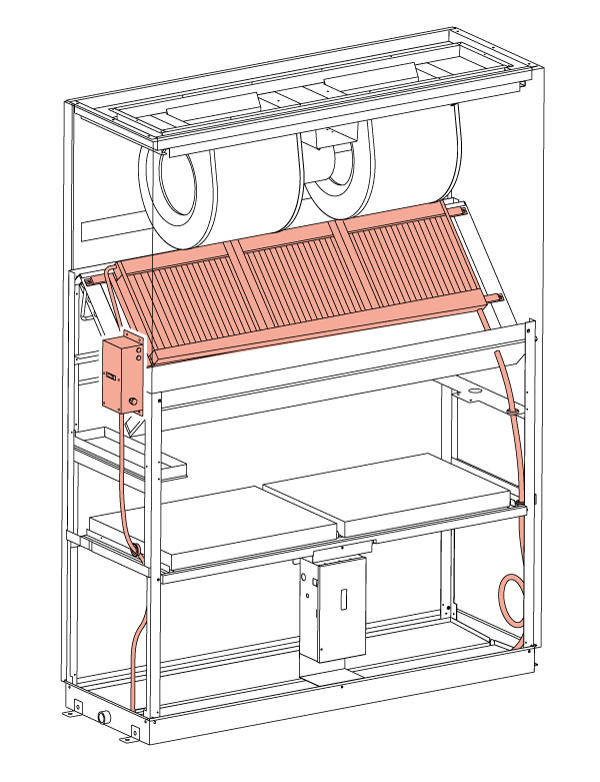

VPA60PFFY1114・VPA75PFFY0224・VPA120PFFY0280の機器組込イメージ
主な機能と特長
- 三菱電機㈱製 床置設備用パッケージエアコン「ファシレアDD（PFAV型）」、床置壁ビルトイン形パッケージエアコンPFFY型室内機組込用の滴下浸透気化式加湿器です。加湿器本体を室内機熱交換器の二次側に取り付けて、湿潤させた加湿モジュールに気流を通過させることにより加湿を行います。
- 加湿モジュールに給水ヘッダ・ドレンパンを取り付けた加湿器本体、減圧弁・電磁弁を組み合わせた給水ユニットまたは給水ユニットボックスにより構成されいます。
- 組み込みに必要な部材を組み合わせた「セット品番」が設定されています。
- 大掛かりな電気工事なしで取り付けができます。
- 低消費電力の省エネ加湿器です。
ラインナップ
| 区分 | 商品名・型番 | 仕様・概要 | 適合空調機 |
|---|---|---|---|
| 標準 | WM-VPH0305MD WM-VPH0810MD WM-VPH1620MD |
給水ユニットボックス（WM-KUB2）、アタッチメント付属 | 三菱電機㈱製 設備用パッケージエアコンファシレアDD/ファシレアDD オールフレッシュタイプ/ファシレアDD ズバ暖・リプレースタイプ 室内ユニット |
| 標準 | WM-VPH2400MD WM-VPH3040MD WM-VPH5000MD WM-VPH6000MD |
給水ユニット、端子台ボックス、アタッチメント付属 | 三菱電機㈱製 設備用パッケージエアコンファシレアDD/ファシレアDD オールフレッシュタイプ |
| 標準 | WM-VPA60PFFY1114 WM-VPA75PFFY0224 WM-VPA120PFFY0280 |
給水ユニットボックス（WM-KUB2）、取付ブラケット付属 | 三菱電機㈱製 ビル用マルチエアコン 室内ユニット 壁ビルトイン形 / 室温サーモ形給気処理ユニット 壁ビルトイン形 |
導入施設例
-
オフィス
-
ホテル
-
老人福祉施設
-
小型店舗
-
ホール・集会場
-
学校（教室）
-
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
-
美術館・博物館（展示室）
仕様
VPH0305MD
| 機種・型式 | 三菱電機㈱製 床置型パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPH-MDタイプ |
|||
|---|---|---|---|---|
| 空調機標準風量 | 1,200m³/h | 1,620m³/h | 2,700m³/h | |
| 適合空調機室内機型番 | PFAV-P167DMJ1-F | PFAV-P80DMJ1 | PFAV-P140DMJ1 | |
| 加湿器型番 | WM-VPH0305MD | |||
| 標準加湿能力※1 | 4.8kg/h | 6.0kg/h | 8.6kg/h | |
| 圧力損失※2 | 15Pa以下 | |||
| 能力条件 | 加湿器入口空気温湿度：40℃・15％RH 空調機風量：各適合空調機（室内機）標準風量時 |
|||
| 定格電源 | 単相 AC200V（50/60Hz） | |||
| 定格消費電力 | 10W | |||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
VPH0810MD
| 機種・型式 | 三菱電機㈱製 床置型パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPH-MDタイプ |
||||
|---|---|---|---|---|---|
| 空調機標準風量 | 2,100m³/h | 2,700m³/h | 3,900m³/h | 5,400m³/h | |
| 適合空調機室内機型番 | PFAV-P265DMJ1-F PFAV-P265DMJ3-F |
PFAV-P335DMJ1-F PFAV-P335DMJ3-F |
PFAV-P224DMJ1 PFAV-P224DMJ3 PFAV-XP224DMJ |
PFAV-P280DMJ1 PFAV-P280DMJ3 PFAV-XP280DMJ |
|
| 加湿器型番 | WM-VPH0810MD | ||||
| 標準加湿能力※1 | 7.0kg/h | 8.3kg/h | 10.9kg/h | 13.8kg/h | |
| 圧力損失※2 | 15Pa以下 | ||||
| 能力条件 | 加湿器入口空気温湿度：40℃・15％RH 空調機風量：各適合空調機（室内機）標準風量時 |
||||
| 定格電源 | 単相 AC200V（50/60Hz） | ||||
| 定格消費電力 | 10W | ||||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
VPH1620MD
| 機種・型式 | 三菱電機㈱製 床置型パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPH-MDタイプ |
||||
|---|---|---|---|---|---|
| 空調機標準風量 | 4,200m³/h | 5,400m³/h | 8,400m³/h | 9,900m³/h | |
| 適合空調機室内機型番 | PFAV-P530DMJ1-F PFAV-P530DMJ3-F |
PFAV-P670DMJ1-F PFAV-P670DMJ3-F |
PFAV-P450DMJ1 PFAV-P450DMJ3 PFAV-XP450DMJ |
PFAV-P560DMJ1 PFAV-P560DMJ3 PFAV-XP560DMJ |
|
| 加湿器型番 | WM-VPH1620MD | ||||
| 標準加湿能力※1 | 16.8kg/h | 20.4kg/h | 28.0kg/h | 32.0kg/h | |
| 圧力損失※2 | 30Pa以下 | ||||
| 能力条件 | 加湿器入口空気温湿度：40℃・15％RH 空調機風量：各適合空調機（室内機）標準風量時 |
||||
| 定格電源 | 単相 AC200V（50/60Hz） | ||||
| 定格消費電力 | 10W | ||||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
VPH2400MD・VPH3040MD
| 機種・型式 | 三菱電機㈱製 床置型パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPH-MDタイプ |
|||||
|---|---|---|---|---|---|---|
| 空調機標準風量 | 12,600m³/h | 7,200m³/h | 9,000m³/h | 15,600m³/h | 20,400m³/h | |
| 適合空調機室内機型番 | PFAV-P670DMJ1 PFAV-P670DMJ3 |
PFAV-P1000DMJ1-F PFAV-P1000DMJ3-F |
PFAV-P1250DMJ1-F PFAV-P1250DMJ3-F |
PFAV-P800DMJ1 PFAV-P800DMJ3 |
PFAV-P1120DMJ1 PFAV-P1120DMJ3 |
|
| 加湿器型番 | WM-VPH2400MD | WM-VPH3040MD | ||||
| 標準加湿能力※1 | 47.2kg/h | 32.2kg/h | 37.4kg/h | 56.0kg/h | 68.0kg/h | |
| 圧力損失※2 | 20Pa以下 | |||||
| 能力条件 | 加湿器入口空気温湿度：40℃・15％RH 空調機風量：各適合空調機（室内機）標準風量時 |
|||||
| 定格電源 | 単相 AC200V（50/60Hz） | |||||
| 定格消費電力 | 15W | |||||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
VPH5000MD・VPH6000MD
| 機種・型式 | 三菱電機㈱製 床置型パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPH-MDタイプ |
|||
|---|---|---|---|---|
| 空調機標準風量 | 12,000m³/h | 27,000m³/h | 31,200m³/h | |
| 適合空調機室内機型番 | PFAV-P1600DMJ1-F PFAV-P1600DMJ3-F |
PFAV-P1400DMJ1 PFAV-P1400DMJ3 |
PFAV-P1600DMJ1 PFAV-P1600DMJ3 |
|
| 加湿器型番 | WM-VPH5000MD | WM-VPH6000MD | ||
| 標準加湿能力※1 | 53.9kg/h | 98.0kg/h | 108.0kg/h | |
| 圧力損失※2 | 25Pa以下 | |||
| 能力条件 | 加湿器入口空気温湿度：40℃・15％RH 空調機風量：各適合空調機（室内機）標準風量時 |
|||
| 定格電源 | 単相 AC200V（50/60Hz） | |||
| 定格消費電力 | 15W | |||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB、15%RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
VPA-PFFYタイプ
| 機種・型式 | 三菱電機㈱製 床置型ビルトイン形パッケージエアコン組込用 滴下浸透気化式加湿器 WM-VPA-PFFYタイプ |
|||||
|---|---|---|---|---|---|---|
| 空調機標準風量 | 1,920m³/h | 2,400m³/h | 3,840m³/h | 4,800m³/h | 1,962m³/h | |
| 適合空調機室内機型番 | PFFY-P112RMG5 PFFY-P112RMG6 PFFY-P112RMG7 PFFY-P112RMG9 |
PFFY-P140RMG5 PFFY-P140RMG6 PFFY-P140RMG7 PFFY-P140RMG9 |
PFFY-P224RMG5 PFFY-P224RMG6 PFFY-P224RMG7 PFFY-P224RMG9 |
PFFY-P280RMG5 PFFY-P280RMG6 PFFY-P280RMG7 PFFY-P280RMG9 |
PFFY-P280RMG5-F PFFY-P280RMG6-F PFFY-P280RMG7-F PFFY-P280RMG9-F |
|
| 加湿器型番 | WM-VPA60PFFY1114 | WM-VPA75PFFY0224 | WM-VPA120PFFY0280 | |||
| 標準加湿能力※1 | 2.2kg/h | 2.5kg/h | 5.5kg/h | 6.0kg/h | 4.0kg/h | |
| 圧力損失※2 | 10Pa以下 | |||||
| 能力条件 | 加湿器入口空気温湿度 | 40℃・15％RH | 40℃・5％RH | |||
| 空調機風量 | 各適合空調機（室内機）標準風量時 | |||||
| 定格電源 | 単相 AC200V（50/60Hz） | |||||
| 定格消費電力 | 15W | |||||
※1：滴下浸透気化式加湿器は入口空気条件により加湿能力が変動します。本表記載の標準加湿能力は入口空気40℃DB・15%RH時の値（適合空調機室内機型番PFFY-P280RMG5-F、PFFY-P280RMG6-F、PFFY-P280RMG7-Fに限り入口空気温湿度：40℃DB・5％RH時の値を示します。
※2：圧力損失（機内抵抗）は加湿器単体の値です。
※：空調機の暖房運転時、室内温度が設定温度に達し、サーモOFFになると加湿能力は低下しますのでご注意ください。
