滴下浸透気化式加湿器三菱電機㈱製床置型パッケージエアコン組込専用加湿器VPH-MEタイプ

部品の調達困難により、給水ユニットボックス、端子台ボックスに搭載している電源スイッチは仕様変更をさせて頂くことになりました。詳細はこちらをご確認ください

機能・特長

概要

三菱電機㈱製床置型パッケージエアコンPFAV型室内機組込専用の滴下浸透気化式加湿器です。

VPH-MEタイプと給水ユニットボックス

三菱電機㈱製　設備用パッケージエアコン（PFAV型）へ組み込んだVPH-MEタイプ

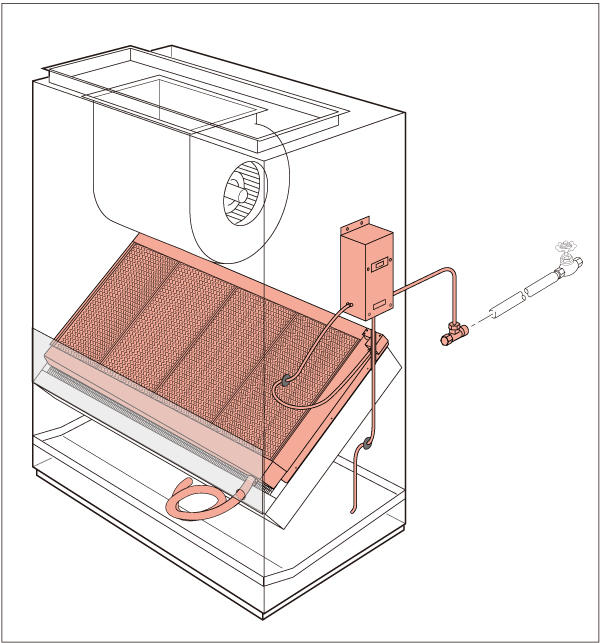

VPH0140ME～VPH0560MEの機器組込イメージ

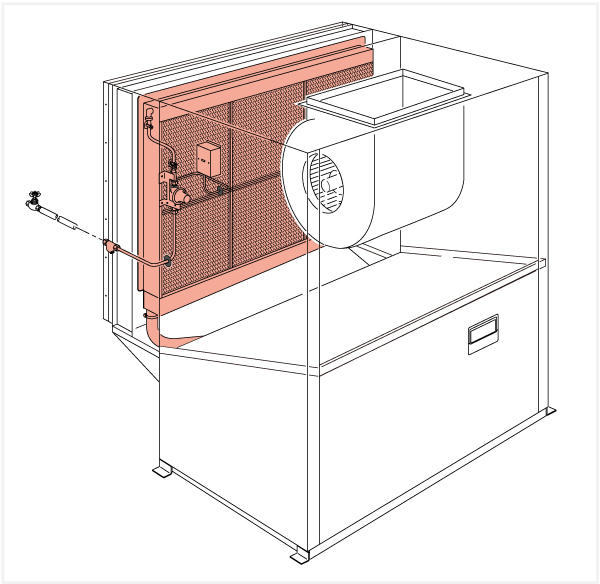

VPF0800ME～VPF2000MEの機器組込イメージ

主な機能と特長

三菱電機㈱製床置型パッケージエアコン組込専用加湿器です。加湿器本体を室内機熱交換器の二次側に取り付けて、湿潤させた加湿モジュールに気流を通過させることにより加湿を行います。
加湿モジュールに給水ヘッダ・ドレンパンを取り付けた加湿器本体、減圧弁・電磁弁などを組み合わせた給水ユニットまたはKUB2（給水ユニットボックス）により構成されています。
加湿された水分は完全に空気に溶け込んでいるためファンなどを濡らすことがありません。
大掛かりな電気工事なしで取り付けができます。
低消費電力の省エネ加湿器です。

ラインナップ

区分	商品名・型番	仕様・概要	適合空調機
標準	WM-VPH0140ME WM-VPH0224ME WM-VPH0280ME WM-VPH0450ME WM-VPH0560ME WM-VPH0800ME WM-VPH1120ME WM-VPH1400ME WM-VPH1600ME	給水ユニットボックス（WM-KUB2）付属	三菱電機㈱製床置型パッケージエアコンPFAV型室内機

導入施設例

オフィス
ホテル
老人福祉施設
小型店舗
ホール・集会場
学校（教室）
病院〔清浄度クラスⅣ・Ⅴ（一般病室・待合室等）〕
美術館・博物館（展示室）

仕様

VPH0140DME～VPH0560ME

機種・型式	三菱電機㈱製床置型パッケージエアコン組込用滴下浸透気化式加湿器 WM-VPH-MEタイプ
適合空調機室内機型番^※1	PFAV-P140DM-E	PFAV-P224DM-E1	PFAV-P280DM-E1	PFAV-P450DM-E1	PFAV-P560DM-E1
加湿器型番（WM-）	VPH0140ME	VPH0224ME	VPH0280ME	VPH0450ME	VPH0560ME
使用可能風量^※2	2,700m³/h	3,900m³/h	5,400m³/h	8,400m³/h	9,900m³/h
標準加湿能力^※3	6.6kg/h	9.3kg/h	10.8kg/h	20.9kg/h	28.1kg/h
飽和効率	25.1%	24.3%	20.5%	25.5%	29.0%
能力条件	加湿器入口空気温湿度：40℃・15％RH 空調機風量：使用可能風量時
定格電源	単相 AC200V（50/60Hz）
定格消費電力	10W
圧力損失^※4	15Pa以下

※1：記載の適合室内機型番にのみ対応。オールフレッシュ用（型番末尾「-F」）等の室内機には使用できません。

※2：使用可能風量を超える場合、水滴飛散の可能性があります。

※3：標準加湿能力は空調機メーカーによる組込試験結果の値です。

※4：圧力損失は、加湿器単体の値です。

※PFAV-P670DM-E1に適合する滴下浸透気化式加湿器の取扱いはありません。

VPH0800DME～VPH1600ME

機種・型式	三菱電機㈱製床置型パッケージエアコン組込用滴下浸透気化式加湿器 WM-VPH-MEタイプ
適合空調機室内機型番^※1	PFAV-P800DM-E1	PFAV-P1120DM-E1	PFAV-P1400DM-E1	PFAV-P1600DM-E1
加湿器型番（WM-）	VPH0800ME	VPH1120ME^※5	VPH1400ME^※5	VPH1600ME
使用可能風量^※2	14,280m³/h	21,600m³/h	24,900m³/h	31,200m³/h
標準加湿能力^※3	44.1kg/h	45.1kg/h	51.7kg/h	58.3kg/h
飽和効率	25.1%	24.3%	20.5%	25.5%
能力条件	加湿器入口空気温湿度：40℃・15％RH 空調機風量：使用可能風量時
定格電源	単相 AC200V（50/60Hz）
定格消費電力	15W
圧力損失^※4	20Pa以下

※1：記載の適合室内機型番にのみ対応。オールフレッシュ用（型番末尾「-F」）等の室内機には使用できません。

※2：使用可能風量を超える場合、水滴飛散の可能性があります。

※3：標準加湿能力は空調機メーカーによる組込試験結果の値です。

※4：圧力損失は、加湿器単体の値です。

※5：WM-VPH1120ME、WM-VPH1400MEにつきましては三菱電機㈱製エリミネータの取付が必要です。

※PFAV-P670DM-E1に適合する滴下浸透気化式加湿器の取扱いはありません。

資料ダウンロード

カタログ

三菱電機㈱製床置型パッケージエアコン専用 VPH-MEタイプカタログ

サイズ：961.6 KB

仕様書

会員限定

資料名	サイズ(PDF)
	815.5 KB
	629.7 KB

施工要領書/取扱説明書

資料名	サイズ(PDF)
三菱電機㈱製床置型 PFAV型用 VPH0140～0560ME施工要領書/取扱説明書	1.7 MB
三菱電機㈱製床置型 PFAV型用 VPH0800～1600ME施工要領書/取扱説明書	2.5 MB
加湿材洗浄剤（ゾロンV5）取扱説明書	798.6 KB
