空気の混合点

異なる2つの湿り空気を混合する場合、空気線図上ではどのように表されるでしょうか。実際に下記条件でプロットしてみます。

  • 【設定条件】
     ・室内空気温湿度(還気):22℃・50%RH
     ・外気温湿度:0℃・50%RH
     ・外気取入量:3,000m³/h(30%)
     ・還気量:7,000m³/h
  • 【手順①】

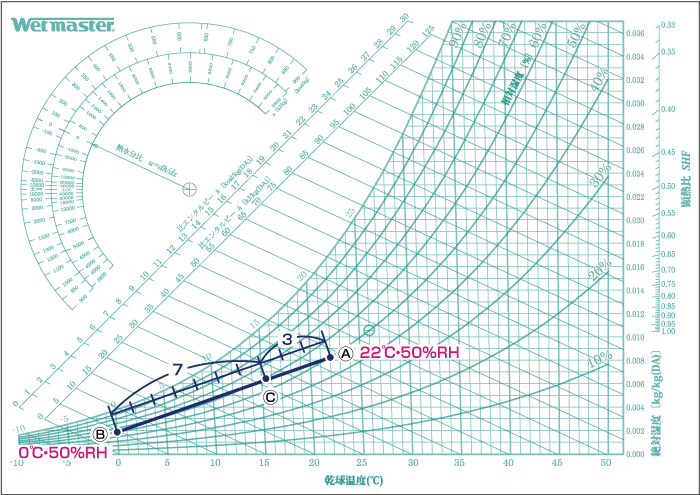

    室内空気をⒶ、外気をⒷとしてプロットし、直線で結びます。
  • 【手順②】
    混合比は7,000:3,000 = 7:3 なので、手順①で引いた直線を10等分し、風量の多い還気Ⓐから混合比の逆比 3:7 となる位置Ⓒが混合点となります。

混合点は必ず風量の多い状態点(上記例ではⒶ)に近い位置にプロットされます。

空気の混合点の求め方
